    智能測試樁系統由四大部分組成:采集終端、傳輸系統、供電系統、數據庫服務器系統以及桌面展示系統組成，系統通過采集終端采集電壓數據，打包后通過光纖或者GPRS或者衛星將數據傳回服務器。

   采集儀的工作原理：

  1數據采集模塊：負責陰極保護電位信息采集

  2數據處理模塊：將采集到的電位信息進行A/D轉換，將模擬信號轉換為數字信號。

  3運放處理模塊：將轉換好的數據信息處理為*控制模塊需要的范圍

  4*控制模塊，1處理輸入輸出數據 2 控制電源模塊 3 與無線通訊模塊進行數據交換 4 整套采集儀的正常運行。

  5存儲模塊：保存*控制模塊處理的數據

  6 無線通訊模塊：將處理好的數據信息*終發送

  7 為了更有效的控制電源電量，采集儀在設計上次啊用低功耗的運行模式，在無需工作的情況下，進入待機休眠狀態，使電流達到微安級別，以保證才采用一次性電池供電的情況下，采集儀的運行時間更長，再通過時間的設定，使采集儀在設定的時間自動喚醒并進行數據采集工作，將數據信息上傳到服務器*。

    智能測試樁包括樁帽，標志樁，安放于標志樁內部的的智能測控器，智能測試器經過導線分別與極化探頭、參比電極、以及地下管道連接，并且*極化試片與所述地下管道電連接，*極化試片設置于所述地下管道附近，智能測試樁通過所述極化探頭探測所述*極化試片，與所述地下管道相對于所述參比電極間的電位值。特征在于：智能測控器中至少包括：*處理器，以及分別與所述*處理器連接的數據采集模塊，為智能測控器供電的電源模塊，GPS授時模塊，實現與外部通信的GPR模塊，將所述數據采集模塊采集的的數據進行儲存模塊。

    在組合恒電位以及智能測試樁現場應用基礎上，通過自動采集設備獲得的陰極保護系統運行參數，基于網絡平臺對管道運行情況進行風險預警，結合現場試驗表明這種方法較好的滿足了油田管道管理的要求。

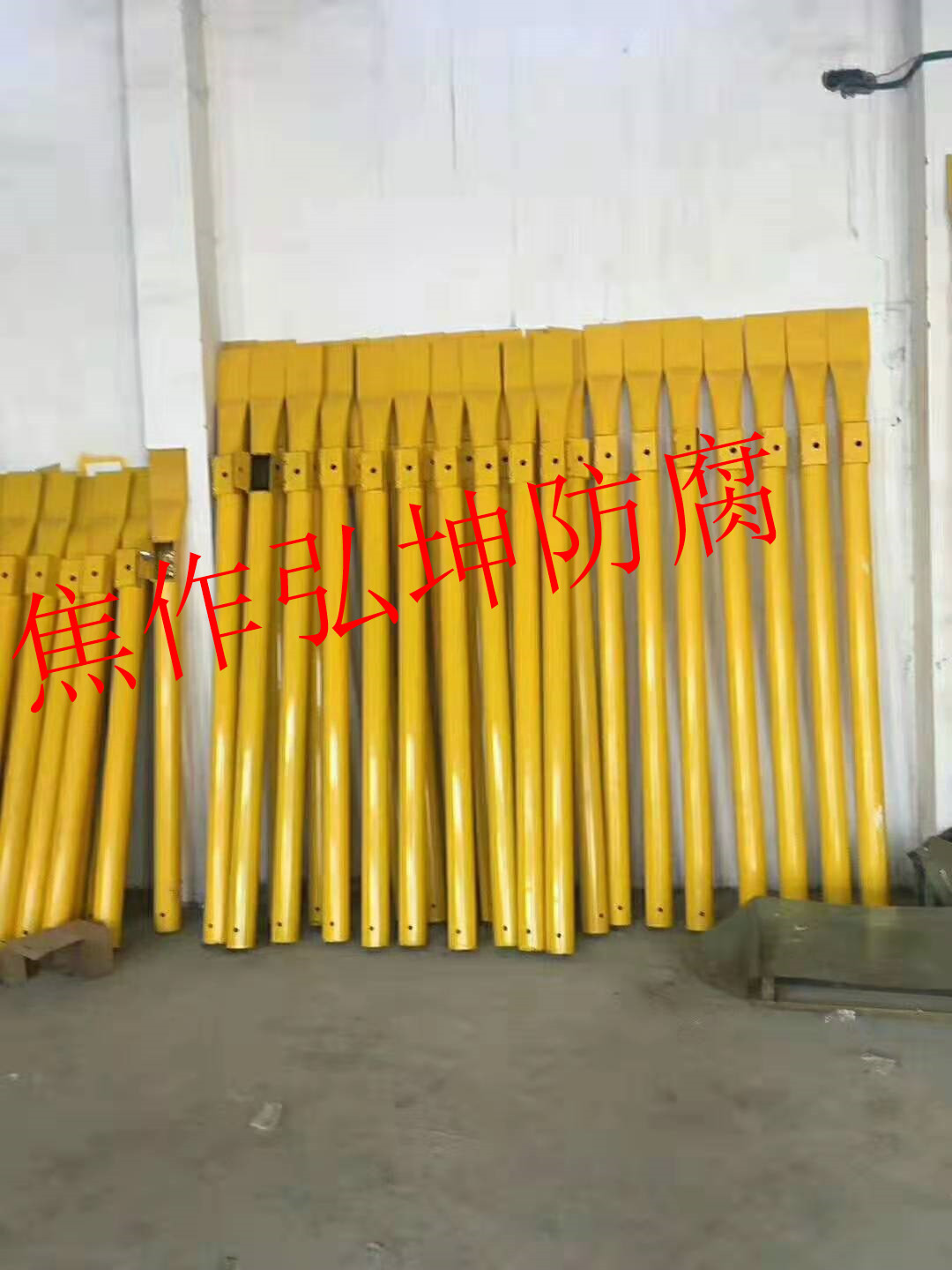

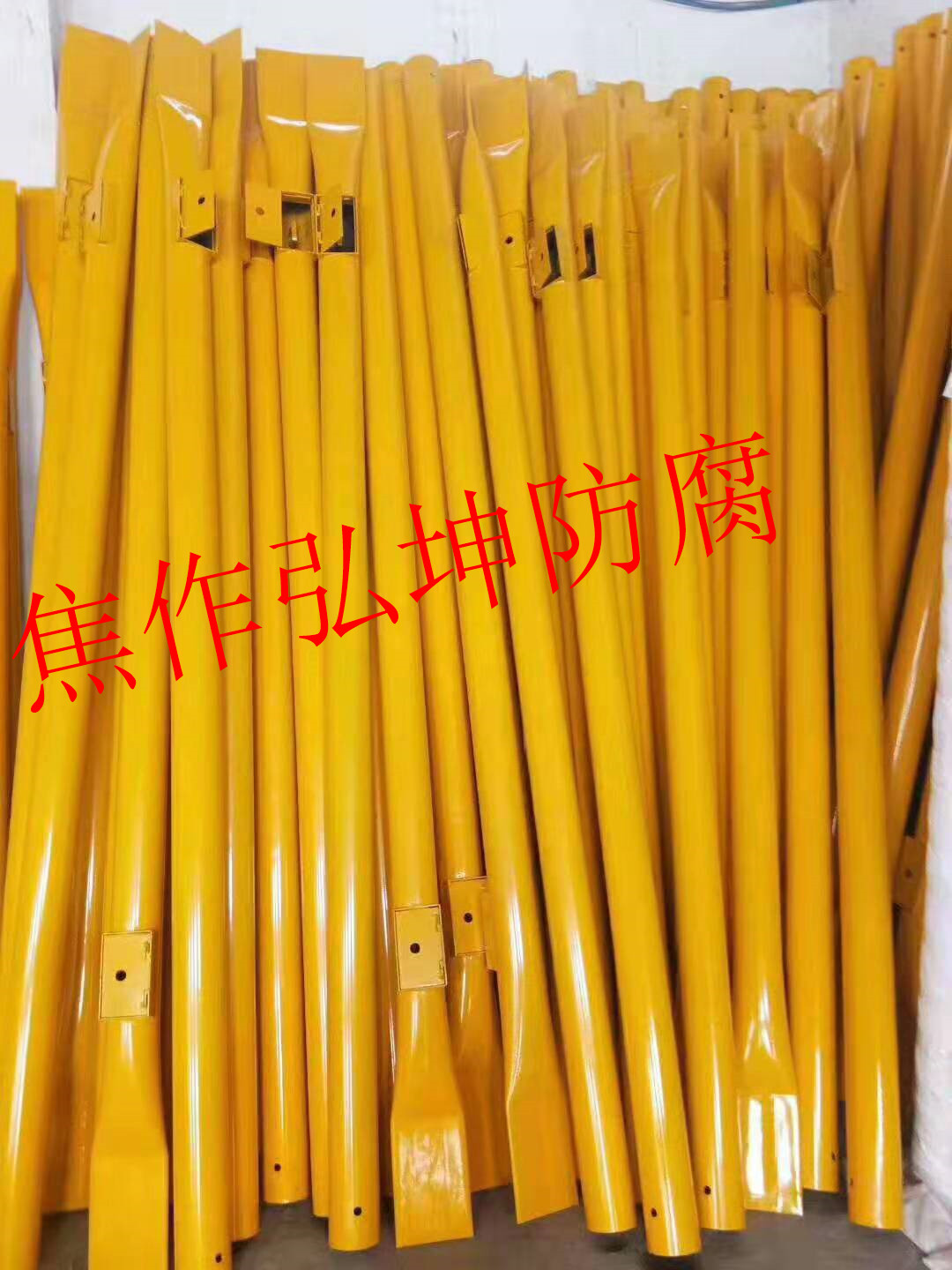

    油氣集輸管道陰極保護智能測試樁，由標志樁、樁座和保護電位檢測儀組成，標位圓柱形或矩形，其底部周長大于上部周長，樁座為圓形或矩形，樁座內設有保護電位監測儀，在樁座周側設有保護電位檢測儀的兩個接線柱，其中一個接監測探頭，另一個接被監測管線上的監測點，標志樁*設有接受發射極，并稍露出標志樁頂部，其極與保護電位監測儀內的GPRS通訊模塊電路相接，在保護電位監測儀上設有GPRS通訊模塊的接口，直接與現場直接采集的電腦筆記本連接，樁座內裝有干電池和蓄電池兩路供電，且在標志樁頂部設有蓄電池充電接口，測試數據可以遠傳，也可以現場向便攜式電腦輸送。

    焦作弘坤陰極保護防腐材料公司生產產品有鎂陽極、鋅陽極、鋁陽極、深井陽極、貴金屬氧化物陽極、高硅鑄鐵陽極、接地電阻測試儀、鋅接地電池、測試樁等陰極保護配套產品。咨詢電話：15738522220  聯系人  張晶晶
